彩超設備是一種極為先進的診斷系統，其采用的大量的科學技術，例如核磁共振技術、Pureware純凈波探頭技術及組織差異校正技術等;一般彩超系統包括以下幾個部分：探頭、前段信號采集部分、電源模塊控制部分、信號圖像處理部分及輸出顯示部分。
下面分享下彩超常見故障案例及維修處理：
一：故障最多的是電源電路
電源電路主要有串聯型和開關型兩類，基本由振蕩，變壓、整流、濾波、穩壓等部分組成。作用是將交流市轉換成穩定的交流和直流電壓，給機器提供能量。電源電路的工作電流較大，發熱量大，所以故障率高。如整流橋、穩壓塊等，當負載過重(即電流過大)，電網電壓過高和溫度過高(如散熱不良)時，都可能造成這些元件的損壞。所以要加裝交流穩壓器來穩定電源電壓;安裝空調機來降低室內溫度和定期清除機器內部的灰塵等等。采取這些措施是完全可以減少電源部分損壞的可能的，同時亦可大大減少機器的故障率。
電源電路的檢修主要就是檢查和修理這些部件，懂了電源電路的原理和作用，那么不訟是進口機器還是國產機器，修理思路和方法也都一樣，其實和修理其他電器，如電視機，電腦等的方法的思路都很相似。許多損壞的進口機器，用國產元件代替也能收到理想的效果。
二：修理顯示部分和修理電腦很相似
彩超的顯示部分其實就是一臺電腦，專用的罷了：有主機、監視器和照相監視器。
監視器由視頻放大，掃描和顯示等幾大部分組成，它將高分辨地顯示出來自主機的超聲圖像，我們通過實踐感到監視器的故障多出現在掃描部分，其中以行掃描的故障率為最高，與電源部分類似，行掃描部分正常工作時就是在高電壓和大電流的狀態下，它幾乎消耗了整個監視器一半以上的電能，在正常工作時就有一系列的發熱元件，如:行輸出管、行輸出變壓器和行校正線圈等，當散熱不良時，就可以造成這些元件因過熱而損壞或使線路板開焊。
我們曾修過幾臺EUB200型彩超，主機工作正常，監視器無光，只有一條垂直亮線，經反復檢查發現行掃描的行校正線圈因高熱脫焊，重新焊接后故障排除，從中可以看出溫度過高可引起彩超多處發生故障，所以通風與降溫對B來說是非常重要的，這樣可防患于未然，更好的保證機器正常工作。可以看出對這部分的維修和電腦的維修非常相似。
三：鍵盤故障
其實彩超的鍵盤和電腦的也基本上相同：維修思路和方法也和修電腦鍵盤基本相同。也是由多種功能鍵和數字字母鍵組成，它是彩超操作最多的部分，由于機器的生產廠家和型號不同，鍵盤也略有所異，但大致可分為兩種:一種是由獨立的按鈕開關組成的;一種是整體的觸摸式按鍵，一般說來后者為近期產品。鍵盤最典型的故障就是接觸不良，多數接觸不良是由灰塵、觸點氧化或觸摸開關中的導電橡膠損壞所致，但以灰塵引起的接觸不良為最多見。
例如:我們修過一臺邁瑞彩超DC-N2S，故障現象是監視器顯示正常，但屏幕上無回聲圖像，鍵盤控制失靈。檢查主機發現故障，打開鍵盤后發現鍵盤內灰塵過多，認真清潔后機器恢復正常。此例充分說明彩超的防塵工作是十分重要的。彩超安放的標準條件是，有空調設備、千燥、通風、潔凈的房間里，即使這樣彩超還要定期清灰保養(每年至少1一2次)，這將可以大大減少彩超鍵盤和其它部分的故障。

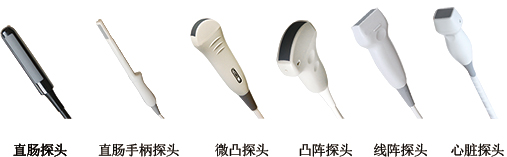

四：彩超探頭
彩超探頭是彩超獨有部件，其故障有獨特性，但也不復雜。
通常用的彩超探頭有線陣探頭和機械扇掃探頭。其中機械扇掃探頭故障較多，常見故障為扇掃探頭內有氣泡，處理方法是:排氣、灌油，在有關書中敘述過處理方法，這里不再重復，另一常見故障是扇掃探頭不轉，通常是探頭本身驅動電機損壞，這時處理比較麻煩，需把探頭鋸開。
五：機器受振動引起的故障
醫用彩超是一臺很復雜的電子儀器，其中有很多插板、插件、接線等。當受到較大振動時，這些插件有可能松動造成接觸不良，使整機或機器的部分功能不能正常工作。有一次，我們修過一臺All)-DA-SSD一630。復合機，該機連續多普勒不工作.其它功能正常。開機檢查未發現故障，重新清理插件后，機器工作正常。此例告訴我們在移動彩超時一定要盡量少其振動，平時彩超的腳輪的鎖開關一定要鎖住，以免機器滑動與其它物體碰撞。綜上所述，我們可以看出彩超的故障千變萬化，有時使人眼花繚亂無從下手，但彩超維修工作也有它的技術性、科學性和規律性，只要認真分析、細致查找，再復雜的故障也能排除。但如稍有琉忽，就會多走彎路，甚至造成更多的損失。
維修小結
維修這種高、精、尖的彩超切勿盲目動手，在檢修時必須嚴格遵守如下事項：
1、彩超結構復雜，維修難度大，所以拆卸時必須慎重，不可蠻干，要做好詳細記錄和標記，切勿接錯。
2、檢修者一定要看好電路圖和方框圖，根據故障現象分析電路，確定故障范圍，千萬不能讓一知半解的人亂拆亂卸，以免擴大故障范圍。
3、彩超中的集成電路多數是由CMOS電路構成，此種電路較易被人體或機殼感應的靜電擊穿，故檢修時儀器或工具必須可靠接地，特別是電烙鐵的外殼一定要接地;
